振動水平輸送機

適用物料：塊狀、顆粒狀或粉狀

價格區間：500-5000元/米

處理能力：10-500t/h

產品別名：振動式輸送機

索要優惠報價

銷售熱線：
13782587121

振動水平輸送機
廠家真機
技術參數
使用工作原理
使用說明書

振動水平輸送機

振動水平輸送機是以振動做為輸送力的的新型輸送機，該輸送機應用廣泛，可以做成敞開式、封閉式兩種，料槽橫截面可以做成圓形、矩形和梯形等多種型式。可根據需要制成一點進料、一點出料，一點進料、多點出料，多點進料、一點出料等多種型式。

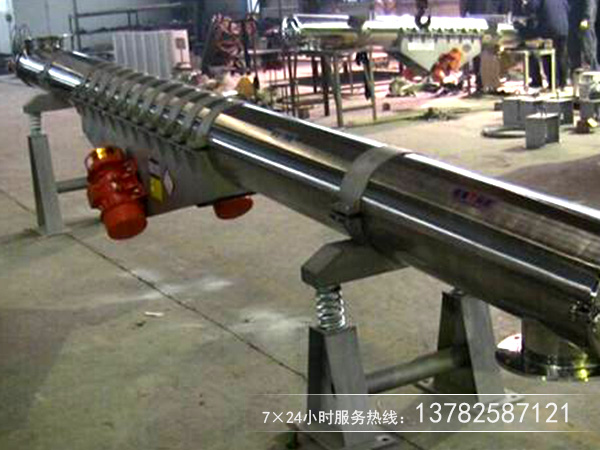

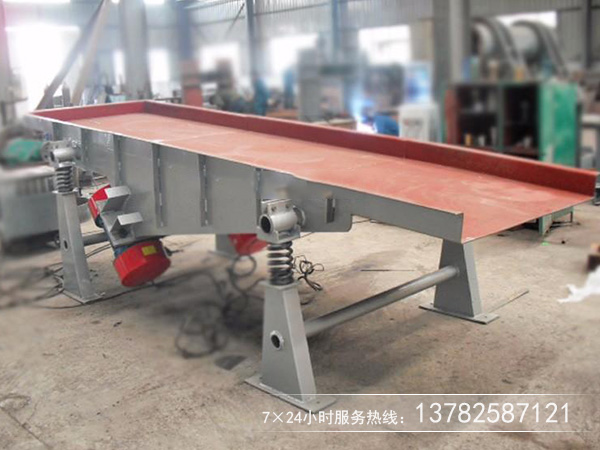

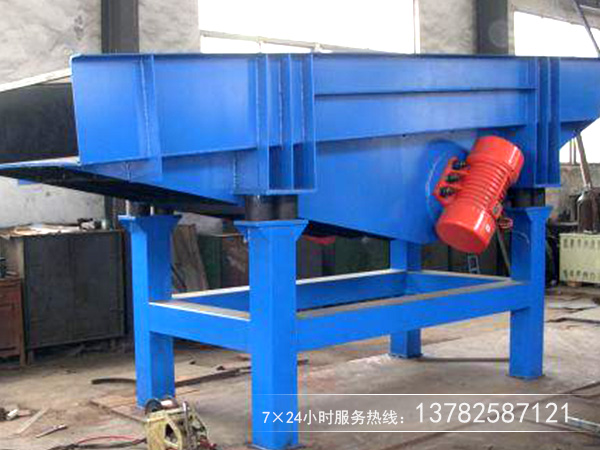

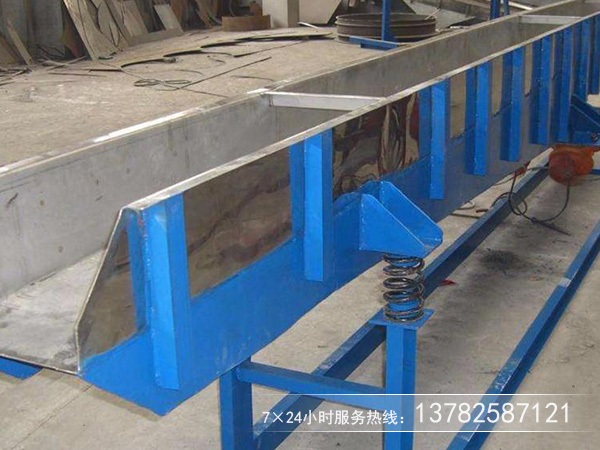

廠家真機

振動水平輸送機

技術參數

電機振動水平輸送機技術參數：

型號	輸送量 t/h	物料粒徑 mm	輸送槽尺寸寬×高 mm	輸送距離 m	振次 min-1	電機功率 kw	總重 kg
DZS250	10	≤50	250×250	~2.0	960	2×0.4	230
DZS300	15	≤50	300×300	~3.0		2×0.4	305
DZS400	20	≤100	400×300	~5.0		2×0.75	580
DZS500	25	≤100	500×350	~6.0		2×1.5	880
DZS600	30	≤150	600×400	~8.0		2×2.2	1280
DZS700	35	≤150	700×400	~10		2×3.0	1850

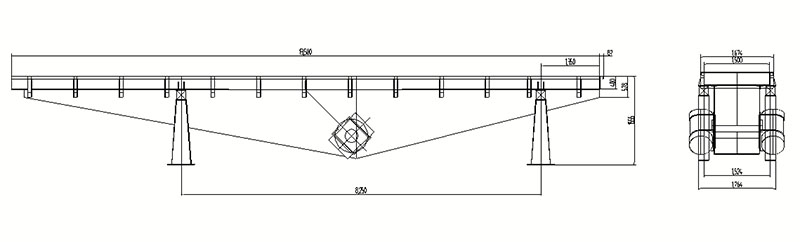

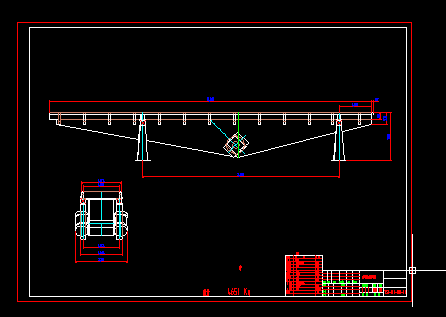

電機振動水平輸送機外形尺寸圖表：

	L	L1	L2	L3	L4	B	B1	H	H1	H2	LD	φd
DZS250	2330	165	165	500	1380	438	538	760	460	110	200	11
DZS300	3380	190	190	780	1960	488	588	810	510	110	330	11
DZS400	5500	250	250	1100	3500	600	720	850	510	120	350	13
DZS500	6600	300	300	1500	4100	700	820	990	590	120	350	15
DZS600	8700	350	350	1700	5880	800	920	1110	650	140	490	15
DZS700	10800	400	400	2300	7050	900	1020	1150	650	140	490	17

使用工作原理

電機振動水平輸送機采用兩臺振動電機作為激振動源，運用自同步原理，兩臺振動電機反向轉動，使輸送機底部平衡架產生往復振動，經過主振簧與導向板簧的作用，帶動上部輸送槽振動，從而達到輸送物料的目的。

使用說明書

1）安裝前，必須檢查下述各部位螺釘的緊固情況

為了最大限度彈簧板的頂緊螺栓，發揮給料機的生產在安裝前必須重新能力，在排出比重較擰緊（扳手長度1.5小物料時，沿料槽全米DZ1～：一人）否廠應設置側擋板，側則會影響給料機的物板與料槽側板之調協值。鐵芯與銜鐵的氣隙應檢查調整至1.9～2.2mm，使鐵芯和銜鐵平面保持平行和清潔，然后將鐵芯架，與給料槽相結合的進料和出料溜槽部應有一定的游動間隙。不得與給料機械上碰，以免影響的調節螺栓和固定螺栓逐個擰緊。線圈的夾板螺栓亦擰緊，以防線圈松動。

2）給料機的吊掛。推薦采用鋼絲繩。并應吊掛有足夠剛度的構件上。給料機振動和產生噪音。
3）給料機的料槽不允許有過大的倉壓在料槽上，否則將減低給料機振幅從而降低物料的輸送速度。
4）在給料機安裝到給定位置后，應檢查料槽的槽向方向是否水平，否則在輸送過程中物料將會像一邊偏移。
5）給料機體和控制箱體按一般電氣設備安裝規程進行。
